Библиотеки
Ещё один аргумент: в NC-шаблонах заложено «ноу-хау» Вашего предприятия, что позволяет стандартизировать работу и автоматизировать процесс NC-программирования.
Созданные для этого внешние библиотеки будут доступны для всех рабочих станций Tebis. По желанию они могут быть сохранены у нас на сервере и будут выкладываться вместе с обновлениями к каждой новой версии.
Виды библиотек

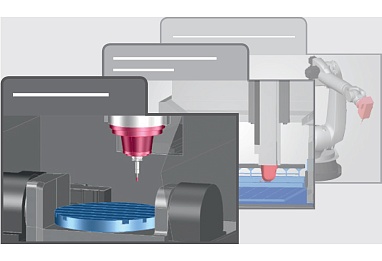

Виртуальные станки
Служит для отражения реального парка Ваших станков и роботов в виртуальном мире. В списке каталожных станков практически всегда можно найти имеющийся у Вас станок или робот. В моделях виртуальных станков заложена не только собственно геометрия, но и дополнительные агрегаты и оси, кинематика, конечные выключатели, динамические параметры осей и приводов, а также многое другое.
// Руководитель проекта может использовать виртуальные станки для предварительной проверки на выполнимость и для расчёта точного времени обработки.
// Ваши NC-программисты могут использовать виртуальные станки для выбора установа, проверки NC-программ на конечные выключатели, столкновения и зарезы, а также переноса обработки на другой станок.
// Постпроцессоры также используют информацию из виртуальных станков для процессирования УП в необходимый формат.
// Операторы симулируют процесс обработки сразу с учётом кинематики станка.
// Руководитель проекта может использовать виртуальные станки для предварительной проверки на выполнимость и для расчёта точного времени обработки.
// Ваши NC-программисты могут использовать виртуальные станки для выбора установа, проверки NC-программ на конечные выключатели, столкновения и зарезы, а также переноса обработки на другой станок.
// Постпроцессоры также используют информацию из виртуальных станков для процессирования УП в необходимый формат.
// Операторы симулируют процесс обработки сразу с учётом кинематики станка.

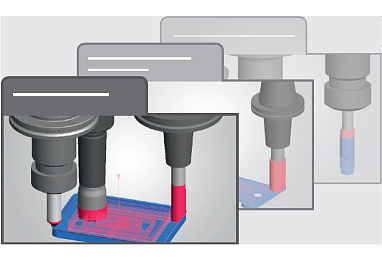

Технологические пакеты
Для дальнейшей стандартизации и автоматизации процесса NC-программирования наши специалисты создают виртуальные библиотеки:
// Библиотеку инструментов, в которой заложены реальные инструменты с опробованными и оптимизиро-ванными параметрами резания. Дополнительно возможно группирование инструментов по имеющимся магазинам или таблицам.
// Библиотеку NC-шаблонов, в которые заложено Ваше производственное «ноу-хау» – с имеющимися инструментами, опробованными стратегиями и необходимыми параметрами расчёта.
// Библиотеку типовых элементов Feature, в которой заложены параметризированные технологические объекты, которые автоматически распознаются при импорте или сканировании геометрии и автоматически связаны с шаблонами обработки.
// Центр Управления с шаблонами обработки, которые используются пользователями для NC-программирования схожих деталей.
// Библиотеку инструментов, в которой заложены реальные инструменты с опробованными и оптимизиро-ванными параметрами резания. Дополнительно возможно группирование инструментов по имеющимся магазинам или таблицам.
// Библиотеку NC-шаблонов, в которые заложено Ваше производственное «ноу-хау» – с имеющимися инструментами, опробованными стратегиями и необходимыми параметрами расчёта.
// Библиотеку типовых элементов Feature, в которой заложены параметризированные технологические объекты, которые автоматически распознаются при импорте или сканировании геометрии и автоматически связаны с шаблонами обработки.
// Центр Управления с шаблонами обработки, которые используются пользователями для NC-программирования схожих деталей.
Постпроцессоры
Необходимы для процессирования NC-программ в требуемые форматы стоек. Все Ваши станки, в зависимости от вида исполнения и его комплексности, требуют соответствующего постпроцессора. Они могут быть предназначены только для фрезерования (два типа), токарной, лазерной, комплексной обработки или для работы с роботами (больше 5 управляемых осей). Из каталога стандартных постпроцессоров специалисты Tebis сделают индивидуальные постпроцессоры точно под возможности Вашей стойки.

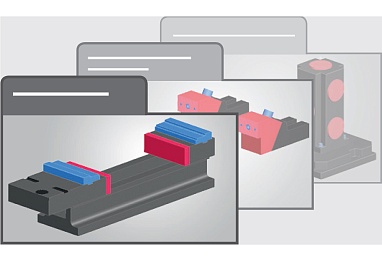

Крепёжные элементы
Служат для отображения реальной геометрии при обработке. NC-программисты задают их в качестве запретной геометрии при расчёте траекторий. Таким образом избегаются столкновения и последующие корректировки NC-программ.

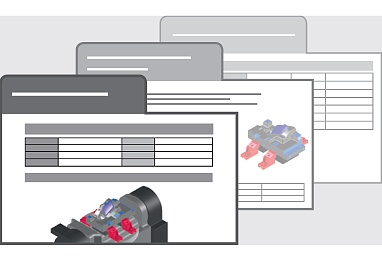

Шаблоны NC-документации
Предназначены для документирования выдаваемых на станки УП в PDF- или XML-форматах, для последующей распечатки или просмотра на компьютере. Из каталога стандартных шаблонов наши сотрудники сделают индивидуальную документацию согласно Вашим требованиям. Точно также пользователи могут сами изготовить такие форматы, избежав тем самым дополнительных расходов.
