Ультразвуковая резка ножом
В сравнении с фрезерованием здесь отсутствуют стружка и шум, в сравнении с резкой лазером нет угрозы задымления кромки, а в сравнении с водной резкой нет риска порчи структуры детали водой. С точки зрения стоимости, данная технология является прекрасной альтернативой лазеру и водной резке.
Границы возможностей ультразвуковой резки сводятся к ограничениям геометрии ножа, а также толщине и жесткости материала.
Классическими примерами использования данной технологии является раскрой элементов полов из ПВХ, ослабление кожи передних панелей автомобилей в местах установки подушек безопасности, раскрой тонких пленочных материалов.
Базовое оснащение
Станок для ультразвуковой резки
Данный станок изготавливается на базе стандартного 5-ти осевого портала Geiss со стандартными характеристиками. За основу может быть взят как 3-х осевой, так и 5-ти осевой портал Geiss, в случае с ультразвуком добавляется еще одна вертикальная ось, образуя таким образом совокупно 4 или 6 осей портала.
Базовые характеристики портала можно найти на страничке с 5-ти координатным фрезерным центром.
Ультразвуковой портал отличается от базового станка самим инструментом - вместо или наряду с фрезерной головкой здесь могут быть следующие варианты исполнения станка:
- Чисто ультразвуковой портал с сонотродом и ножом с одной или несколькими стойками Z;
- Комбинированный станок, на котором на одной стойке Z крепится сонотрод с ножом, а на другой - фрезерная головка с фрезерным шпинделем для комбинированной обработки: ультразвуковым ножом и фрезой. Важно при необходимости сочетать именно в одном цикле обрезки 2 типа обработки;
- Комбинированный станок с универсальной стойкой Z, на которой попеременно в автоматическом режиме могут крепиться как сонотрод с ножом, так и фрезерный шпиндель. Этот вариант применяется, если серия фрезерной обработки сменяет серию ультразвуковой обработки, т.е. 2 данных типа обработки не комбинируются в одном цикле обработки.
Базовые характеристики портала можно найти на страничке с 5-ти координатным фрезерным центром.
Ультразвуковой портал отличается от базового станка самим инструментом - вместо или наряду с фрезерной головкой здесь могут быть следующие варианты исполнения станка:
- Чисто ультразвуковой портал с сонотродом и ножом с одной или несколькими стойками Z;
- Комбинированный станок, на котором на одной стойке Z крепится сонотрод с ножом, а на другой - фрезерная головка с фрезерным шпинделем для комбинированной обработки: ультразвуковым ножом и фрезой. Важно при необходимости сочетать именно в одном цикле обрезки 2 типа обработки;
- Комбинированный станок с универсальной стойкой Z, на которой попеременно в автоматическом режиме могут крепиться как сонотрод с ножом, так и фрезерный шпиндель. Этот вариант применяется, если серия фрезерной обработки сменяет серию ультразвуковой обработки, т.е. 2 данных типа обработки не комбинируются в одном цикле обработки.
Ультразвуковой портал

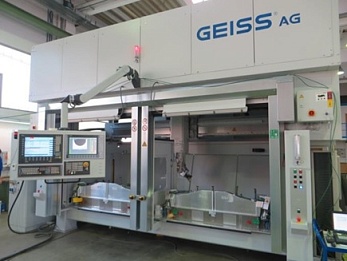

Пример двухстанционного 6-ти осевого станка для ослаблении линии разрыва кожи в местах монтажа невидимых подушек безопасности.
Одна из основных областей применения сонотрода с осцилирующим ножом в автомобильной промышленности.
Одна из основных областей применения сонотрода с осцилирующим ножом в автомобильной промышленности.
Ультразвуковой портал

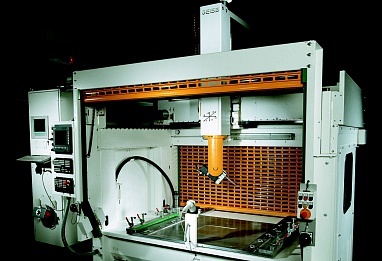

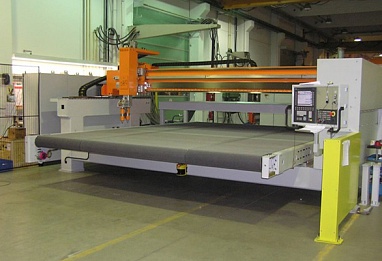

Пример специального станка для фигурного вырезания напольных покрытый из ПВХ. Также является одним из классических применений технологии ультразвуковой резки ножом.

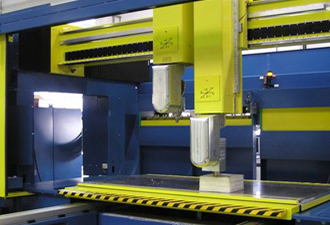

Комбинированный станок: ультразвук + фрезерная обработка в одном цикле
Данный станок позволяет в одном цикле осуществлять как контурную обрезку ультразвуковым ножом, так и классическое фрезерование.

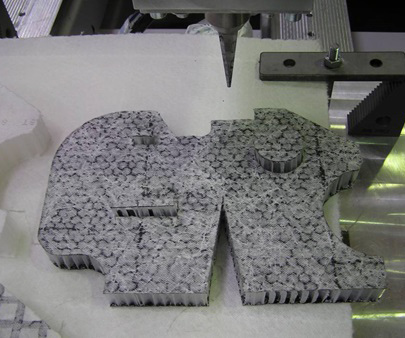

Примером такой обработки может служить обработка сотовых (Honeycumb) материалов в авиационной промышленности: ножом производится обработка по периметру, а фрезой обрабатываются карманы.
Примером такой обработки может служить обработка сотовых (Honeycumb) материалов в авиационной промышленности: ножом производится обработка по периметру, а фрезой обрабатываются карманы.

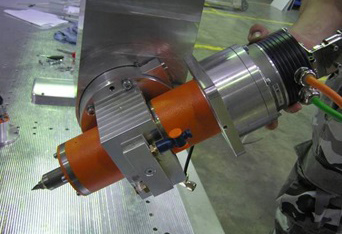

Комбинированная голова станка: возможность автоматической смены ультразвукового узла на фрезерный шпиндель
Данная комплектация станка применяется в случаях, когда нет необходимости за один цикл обработки проходить и ультразвуком и фрезой, но необходимо менять типы инструмента в зависимости от партий обрабатываемых деталей.
Примеры продукции
Ослабление линии разрыва при срабатывании подушки безопасности

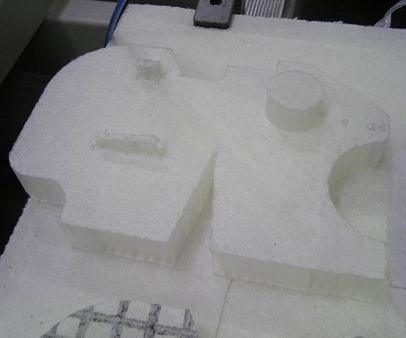

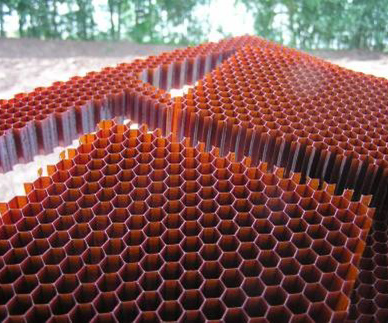

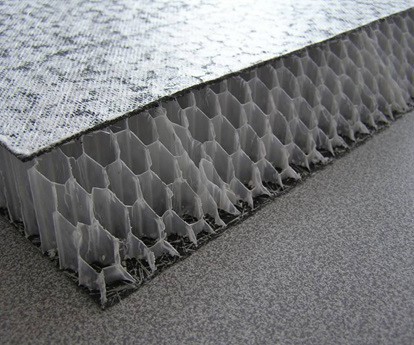

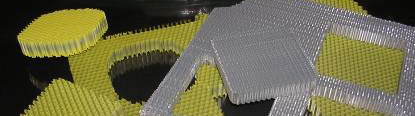

Контурная резка сотовых материалов

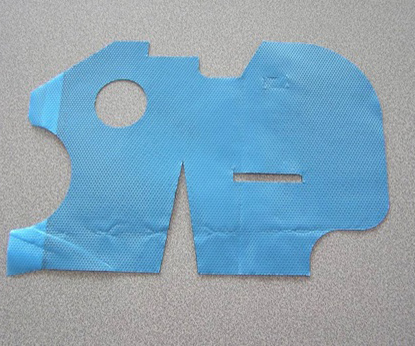

Детали из PE/PP, карбоновый слой
