Фрезерные центры CNC 10

Фрезерные центры CNC 10

Конструктивно 5-ти осевые фрезерные станки Geiss представляют собой обрабатывающие центры с верхним порталом и закрепленном на нем шпинделе и нижним неподвижным рабочим столом.
Заготовка фиксируется на рабочем столе и обрабатывается с интерполяцией по 5-ти осям с помощью фрезерного инструмента, зажимаемого на мотор-шпинделе.

Неподвижный стол является принципиальной конструктивной особенностью станков Geiss. Имеющиеся в арсенале фронтальные и боковые столы-челноки служат исключительно для загрузки-выгрузки деталей.
Во время обработки деталь всегда неподвижно фиксируется на столе либо вакуумом, либо с помощью механической оснастки. Это обеспечивает наибольшую динамику осей станка, простоту его технического обслуживания и связанный с этим долгий срок службы.

Все станки Geiss имеют сертификат СЕ и оснащаются системой управления Siemens с включенной в нее в электронной системой безопасности Safety Integrated.


Краткое описание
Серия фрезерных станков CNC 10 отличается еще целым рядом новинок, в том числе новой фрезерной головкой, новой конструкцией передних дверей, отсутствием поперечной балки в передней части станка над дверями, что позволяет загружать тяжелые заготовки при производстве моделей и форм не только вилочным погрузчиком, но и кран-балкой.
Станок типа CNC 10 имеет револьверный магазин инструмента на 12 позиций. Это облегчает смену инструмента при работе с центральным разделительном экраном и упрощает написание управляющих программ для обрезки деталей после формования.
Уже в базовой версии станка оси X, Y и Z имеют сплошные закрытые защитные кожухи, предотвращающие попадание пыли и стружки на механизмы шарико-винтовой пары. Благодаря применению шарико-винтовых пар (ШВП) в новой конструкции максимальная скорость холостого перемещения линейных осей X и Y увеличена с 75 до 84 м/мин. Новая ШВП имеет больший диаметр винта, что делает ее жестче по сравнению с ШВП у предыдущей версии станков.
Панель оператора получила новый экран IFP (Industrial Flat Panel) c диагоналями 15”, 19”, 22”, разрешением Full-HD и функцией Multi-Touch. На новый станок устанавливается промышленный компьютер SIMATIC IPC 427E c новой системой управления SINUMERIK blackline plus Microbox PC. Данная система управления среди прочего полностью подготовлена к использованию программных и коммуникационных средств Industry 4.0, так имеет в своем составе сервер OPC-UA (open platform communications), необходимый для работы по протоколу от станка к станку в рамках промышленной автоматизации производства.
Примеры продукции

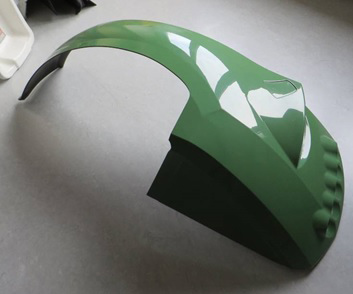

Крыло трактора с LFI-PUR усилением, обрезка шпинделем Geiss ER25
